서미스터 B 값: 정확한 온도 감지에 왜 필수적인가요?

정확한 온도 감지에 서미스터 B 값이 필수적인 이유

서미스터 B 값 는 중요한 매개변수입니다 NTC 서미스터다양한 응용 프로그램에서 성능에 영향을 미칩니다. 이해 서미스터의 B 값 정확한 온도 측정을 달성하고 애플리케이션에 적합한 센서를 선택하는 데 중요합니다.NTC 서미스터Walk Through California 프로그램, NTC 서미스터 B 값 (β)는 저항과 온도 간의 관계를 정의합니다. 이 매개변수는 종종 NTC 서미스터 베타 값, 다음 방정식으로 표현됩니다.
R(T) = R₀ × 전자^{(β/T - β/T₀)}
여기서

• R(티) 온도에서의 저항은 T (켈빈)
• R_0 기준 온도에서의 저항입니다. T_0 (일반적으로 25°C 또는 298.15K).
• β 서미스터의 재료상수입니다.

이해하고 올바르게 계산하기 서미스터 B 값 정확한 온도 측정을 보장하며, 이는 정밀도가 중요한 응용 분야에 필수적입니다.

이러한 부정적인 온도 계수 (NTC) 서미스터는 감도가 높고 비용 효율성이 좋은 것으로 알려져 있어 산업 전반에 걸쳐 광범위하게 사용됩니다.

서미스터 B 값 이해

The 서미스터 B 값 NTC(음의 온도 계수) 서미스터의 핵심 재료 상수로, 온도 변화에 대한 민감도를 정의합니다. NTC 서미스터 베타 값 온도와 저항 사이의 관계를 정량화한 것으로, 값이 높을수록 감도가 높아져 주어진 온도 변화에 대해 저항 변화가 더 커진다는 것을 나타냅니다.

정확한 NTC 서미스터 베타 값 정확하고 선형적인 온도 측정에 필수적입니다. 이는 서미스터의 전반적인 성능에 영향을 미치며 센서의 정확도, 선형성 및 적합한 온도 범위에 영향을 미칩니다.

The NTC 서미스터 베타 값 감도를 결정할 뿐만 아니라 저항-온도 곡선의 안정성에도 영향을 미칩니다. 광범위한 온도 범위에서 안정적인 B 값은 선형성과 측정 정확도를 향상시킵니다.

모든 응용 분야에 적합한 NTC 서미스터를 선택하려면 다음 사항을 이해해야 합니다. B 값여기에는 2점 접근법이나 더 정확한 슈타인하트-하트 방정식과 같은 방법을 사용하여 계산하는 방법을 아는 것이 포함됩니다.

변형 NTC 서미스터 베타 값 특히 고정밀 애플리케이션에서 성능에 상당한 영향을 미칠 수 있습니다. 다양한 온도 범위에서 정확도를 유지하려면 보상 기술 또는 개별 교정이 필요할 수 있습니다.

서미스터 B 값이 온도 측정 정확도에 미치는 영향

The 서미스터 B 값, 또는 베타 값은 온도 측정 정확도를 결정하는 데 중요합니다. 더 높은 NTC 서미스터 베타 값 감도가 향상되어 더욱 정확한 온도 측정이 가능합니다.

• 감도 : 더 높은 NTC 서미스터 베타 값 감도가 높아져 온도 측정 정확도가 높아집니다.
• 선형성 : The 서미스터 B 값 저항-온도 관계의 선형성에 영향을 미칩니다. 안정적인 NTC 서미스터 B 값 작동 범위 전체에 걸쳐 선형성과 정확성이 향상되었습니다.
• 온도 범위 : 변형 NTC 서미스터 베타 값 다양한 온도 범위에서 정확도에 영향을 미쳐 잠재적으로 판독값에 비선형성이 발생할 수 있습니다.

온도에 대한 저항 매핑의 정확도는 다음에 크게 의존합니다. 서미스터 B 값. 오류 NTC 서미스터 베타 값 특히 정밀도가 필수적인 중요한 환경에서는 상당한 부정확성을 초래할 수 있습니다. 부정확 B 값 교정 지점에서는 정확한 판독값이 나올 수 있지만 다른 온도에서는 차이가 날 수 있습니다.

이해 NTC 서미스터 베타 값 다양한 응용 분야에서 정확한 온도 모니터링을 보장하고 올바른 NTC 서미스터를 선택하는 데 중요합니다.

서미스터 B 값 계산: 방법 및 정확도

The 서미스터 B 값 온도 측정의 정확도에 영향을 미치는 핵심 매개변수입니다. 계산 방법 이해 NTC 서미스터 베타 값 정확한 센서 성능을 보장하는 데 필수적입니다. 이 목적을 위해 두 가지 주요 방법이 사용되며, 각각 정확도와 복잡성 수준이 다릅니다.

1. 기본 XNUMX점법

이 간단한 방법은 다음을 계산합니다. NTC 서미스터 B 값 두 가지 다른 온도에서 저항 측정 사용:
β = (T₁ × 티₂) / (티₂ - T₁) × ln(R₁ / NS₂)
어디에:

• R1 그리고 R2 온도에서의 저항은 T1 그리고 T2 (켈빈)

이 방법은 간단하지만 일정한 것을 가정합니다. NTC 서미스터 베타 값 온도 범위에 따라 차이가 있으므로 부정확할 수 있습니다.

2. 슈타인하트-하트 방정식

특히 넓은 온도 범위에서 더 높은 정확도를 위해 Steinhart-Hart 방정식이 사용됩니다.

어디에:

• T 켈빈 온도입니다.
• R 저항은 옴(ohm)입니다.
• 에이, 비, 그리고 C 슈타인하트-하트 계수입니다.

이 방법은 계수를 결정하기 위해 세 개의 데이터 포인트가 필요하므로 더 정확한 계산이 가능합니다. NTC 서미스터 베타 값 그리고 다양한 온도에 따른 서미스터의 동작을 더 잘 표현합니다.

서미스터 B 값이 특정 애플리케이션에 대한 센서 선택을 결정하는 방식

The 서미스터 B 값 특정 응용 분야에 적합한 서미스터를 선택할 때 중요한 요소입니다. 이해 NTC 서미스터 베타 값 센서의 성능을 애플리케이션의 요구 사항과 일치시키는 것이 필수적입니다.

1. 온도 범위 : Different NTC 서미스터 B 값 특정 온도 범위에 적합합니다. 올바른 것을 선택 서미스터 B 값 원하는 작동 범위 내에서 최적의 성능을 보장합니다.
2. 민감도 요구 사항: 높은 감도가 필요한 애플리케이션에서는 더 높은 감도를 가진 서미스터를 선택해야 합니다. NTC 서미스터 베타 값.
3. 선형성 요구 사항: 선형 응답이 중요한 애플리케이션의 경우 안정적인 서미스터를 선택하십시오. B 값 작동 범위 전체에 걸쳐.
4. 교환 성 : 여러 개의 서미스터를 사용하는 경우 유사한 특성을 갖는 서미스터를 선택 NTC 서미스터 B 값 일관된 시스템 성능을 보장합니다.

권리 NTC 서미스터 베타 값 특히 광범위한 온도 범위에서 작동하는 애플리케이션에서 매우 중요합니다. 의료 기기와 같은 고정밀 애플리케이션은 잘 특성화된 서미스터를 선호할 수 있습니다. B 값, 종종 오류를 최소화하기 위해 Steinhart-Hart 방정식에 의존합니다. 덜 중요한 응용 프로그램은 2점법으로 충분할 수 있습니다.

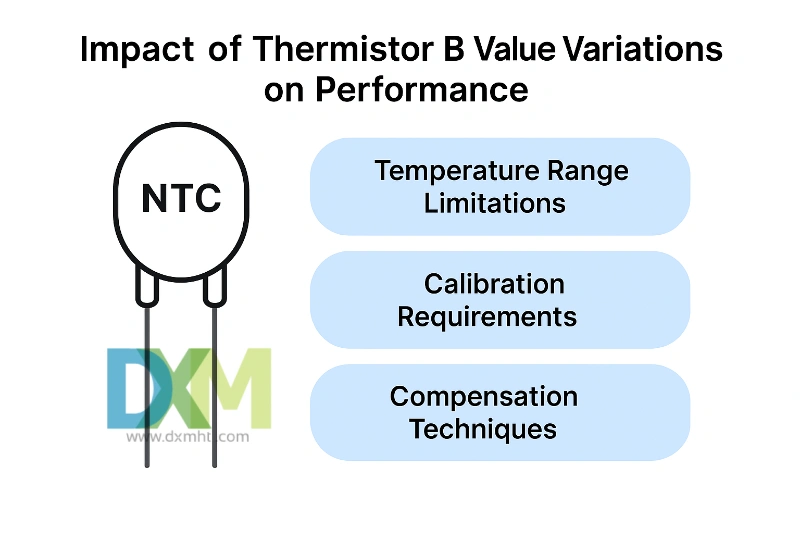

서미스터 B 값 변화가 성능에 미치는 영향

The NTC 서미스터 베타 값 모든 온도에서 균일하지 않으며 이는 상당한 영향을 미칠 수 있습니다.

1. 온도 범위 제한: 변형 서미스터의 B 값 효과적인 온도 범위를 제한하여 센서 성능에 영향을 미칠 수 있습니다.
2. 교정 요구 사항: 정확도가 높은 애플리케이션에서는 변동을 해결하기 위해 개별 교정이 필요할 수 있습니다. NTC 서미스터 베타 값.
3. 보상 기술: 소프트웨어 또는 하드웨어 보정을 사용하여 다음을 수정할 수 있습니다. 서미스터 B 값 변화를 줄이고 전반적인 정확도를 향상시킵니다.

베타 값 변화 그리고 그 영향:

• 고온 애플리케이션: 작은 오류 NTC 서미스터 B 값 고온에서는 판독값에 큰 편차가 발생할 수 있습니다. 엄격하게 제어된 β 값이나 Steinhart-Hart 방정식이 선호됩니다.
• 저온 응용 분야: 낮은 온도에서는 저항이 빠르게 변하기 때문에 정확도가 떨어집니다. NTC 서미스터 베타 값 중대한 실수를 피하는 것이 중요합니다.
• 광범위한 온도 범위 적용 분야: 광범위한 온도 범위를 가진 애플리케이션에서 β 변화는 누적 오류로 이어질 수 있습니다. Steinhart-Hart 방법을 자주 사용하는 정확한 β 특성화는 일관된 성능을 위해 필수적입니다.


  결론

  이해 서미스터 B 값 온도 측정에서 NTC 서미스터를 효과적으로 사용하려면 필수적입니다. NTC 서미스터 베타 값 정확도, 감도, 선형성에 영향을 미치므로 특정 응용 분야에 적합한 서미스터를 선택하는 데 중요합니다.

  The NTC 서미스터 베타 값 다양한 조건에서 서미스터가 얼마나 잘 작동하는지 결정합니다. 기본 2점 방법은 빠른 β 추정치를 제공하지만, 넓은 온도 범위에서 정확한 판독값을 얻으려면 Steinhart-Hart 방정식과 같은 보다 정확한 방법이 필요합니다. NTC 서미스터 베타 값 온도 측정에서 최적의 성능과 정확성을 보장합니다.

  계산 방법과 베타 값 변화에 대한 인식은 정확한 온도 판독을 달성하고 전반적인 시스템 성능을 향상시키는 데 도움이 됩니다. 고정밀 응용 프로그램의 경우 올바른 것을 이해하고 선택합니다. 서미스터 B 값 신뢰할 수 있고 정확한 온도 측정을 위해서는 필수적입니다.
