Полное руководство по пускателям двигателей PTC: высокоэффективные решения для 2025 года
Изучите руководство DXM по пускателям двигателей PTC на 2025 год. Изучите высокоэффективные пускатели двигателей, узнайте, как пускатели двигателей PTC повышают производительность, и получите экспертные решения для всех ваших потребностей в пускателях двигателей. Оптимизируйте свои операции с помощью проверенного опыта DXM.
- Введение в пускатель двигателя PTC
- Основные принципы работы пускателя двигателя PTC
- Фаза запуска: путь низкого сопротивления
- Переходная фаза: саморегулирующееся сопротивление
- Фаза защиты: состояние высокого сопротивления
- Преимущества выбора пускателя двигателя PTC
- Глубокое погружение: характеристики термистора запуска
- Пошаговое руководство по установке пускателя двигателя PTC
- Техническое обслуживание и устранение неисправностей
- Регулярные проверки
- Распространенные проблемы и решения
- Сравнительный анализ: пускатели двигателей с положительным температурным коэффициентом и конденсаторно-релейные пускатели
- Практические примеры
- Модернизация компрессора HVAC
- Модернизация производителя бытовой техники
- Советы по продвинутому дизайну
- Часто задаваемые вопросы: ответы экспертов по выбору пускателя двигателя
- Как выбрать пускатели двигателей?
- Какой график технического обслуживания рекомендуется?
- Можно ли использовать пускатель PTC в наружных установках?
A Пускатель двигателя PTC является ключевым компонентом для улучшения производительности однофазных асинхронных двигателей. Используя термистор, он обеспечивает надежный запуск, бесшумную работу и снижение потребности в обслуживании. Эти пускатели двигателей обеспечивают повышенную долговечность, предотвращая перегрев и продлевая срок службы двигателя. В отличие от традиционных пускателей двигателей, пускатели двигателей PTC обеспечивают эффективное и автоматическое решение для защиты двигателя от неисправностей. Благодаря своей простой конструкции они экономичны и высоконадежны, что делает их идеальными для широкого спектра применений.
Введение в пускатель двигателя PTC
Пускатель двигателя — это устройство, которое запускает работу электродвигателей. В однофазных системах пускатель двигателя PTC использует Термистор с положительным температурным коэффициентом для управления пусковым током, обеспечения оптимального крутящего момента и защиты обмоток. Выбор правильных пускателей двигателей влияет на долговечность и эффективность работы приборов, систем HVAC и промышленного оборудования.
С повышением стандартов энергопотребления в 2025 году высококачественные конструкции пусковых термисторов станут необходимыми для соблюдения норм эффективности, снижения энергопотребления и улучшения пользовательского опыта.
Основные принципы работы пускателя двигателя PTC
Фаза запуска: путь низкого сопротивления
При подаче питания термистор стартера двигателя PTC остается холодным. Его низкое сопротивление позволяет большому току протекать через вспомогательную обмотку, создавая сильный пусковой крутящий момент. Этот начальный всплеск преодолевает инерцию ротора без механических частей.
Переходная фаза: саморегулирующееся сопротивление
По мере протекания тока элемент PTC нагревается. Его сопротивление растет экспоненциально. Ток вспомогательной обмотки автоматически уменьшается, переключая нагрузку исключительно на основную обмотку. Таким образом, пускатели двигателя обеспечивают плавный переход к устойчивому режиму работы.
Фаза защиты: состояние высокого сопротивления
После нагрева сопротивление термистора предотвращает дальнейший вспомогательный ток. Этот встроенный выключатель защищает катушку и предотвращает постоянное высокое потребление. Хорошо спроектированный пускатель двигателя сбрасывается после охлаждения, готовясь к следующему циклу.
Преимущества выбора пускателя двигателя PTC
- Отсутствие подвижных контактов, что исключает механический износ и слышимые щелчки.
- Компактность упрощает конструкцию панели и снижает затраты на проводку.
- Высокая надежность — проверено более 100,000 XNUMX циклов запуска без ухудшения характеристик.
- Энергоэффективный запуск снижает скачки пускового тока.
- Интегрированная защита от перегрузки продлевает срок службы двигателя.
- Экономия средств по сравнению с альтернативными вариантами пускателей двигателей с конденсаторным реле.
Интегрируя пускатели двигателей, производители оригинального оборудования получают более тихое, долговечное и не требующее обслуживания решение по сравнению с традиционными релейными термисторными системами пуска.
Глубокое погружение: характеристики термистора запуска
Ключевым моментом в пускателе двигателя PTC является материал термистора. Производители подгоняют температуру Кюри, кривую сопротивления и тепловую массу под точные характеристики двигателя. При выборе пускового термистора учитывайте следующие характеристики:
- Стойкость при 25°C: Определяет начальный пусковой ток.
- Температура поездки: Точка, в которой сопротивление резко возрастает, прекращая вспомогательную подачу.
- Тепловая постоянная времени: Влияет на время сброса и частоту циклов.
- Максимальное непрерывное напряжение: Должно превышать пиковое напряжение в сети.
Согласование термисторы свойства гарантируют, что пускатели двигателей выполняют точные, повторяемые пуски в различных условиях.
Пошаговое руководство по установке пускателя двигателя PTC
Правильное внедрение пускателя двигателя PTC влияет на производительность и безопасность. Выполните следующие действия:
- Размещайте пускатели двигателей на расстоянии не более 5 см от клемм двигателя, чтобы свести к минимуму паразитную индуктивность.
- Для обеспечения пускового тока используйте медные проводники, размеры которых соответствуют нормам NEC.
- Надежно закрепите стартер на металлической панели с помощью винтов с указанным моментом затяжки.
- Для надежной работы поддерживайте температуру окружающей среды в диапазоне от -20°C до 60°C.
- Обеспечьте вентиляционные отверстия вокруг стартера для ускорения охлаждения.

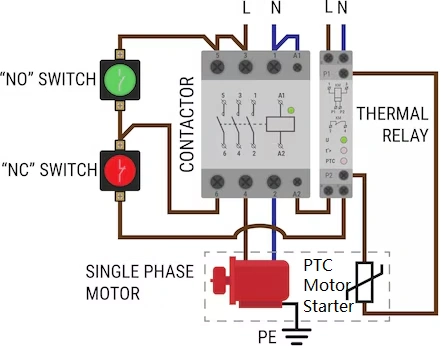

- Проверьте проводку: основную обмотку через линейные клеммы, вспомогательную — через термисторный путь.
Правильная установка пускателей двигателей продлевает срок их службы и обеспечивает бесперебойную работу двигателей.
Техническое обслуживание и устранение неисправностей
Регулярные проверки
- Ежеквартально проверяйте клеммные соединения на предмет коррозии или ослабления крепления.
- Следите за температурой окружающей среды и очищайте вентиляционные пути.
- Проверьте пусковые характеристики под нагрузкой — сравните крутящий момент и ток с базовыми значениями.
Распространенные проблемы и решения
- Двигатель не запускается
- Убедитесь, что термистор стартера двигателя PTC не перегрет; дайте ему полностью остыть перед повторной попыткой.
- Уменьшенный пусковой крутящий момент
- Проверьте кривую сопротивления; замените, если температура отключения изменилась.
- Непрерывный вспомогательный ток
- Возможно, поврежден термистор — осмотрите его на предмет трещин и замените модуль пускателя двигателя.
Сравнительный анализ: пускатели двигателей с положительным температурным коэффициентом и конденсаторно-релейные пускатели
Традиционные решения для пуска двигателей с конденсаторным реле зависят от механических реле и пускателя. Конденсаторы. Они обеспечивают высокий начальный крутящий момент, но страдают от износа, обслуживания и шума. В отличие от этого, пускатель двигателя PTC использует твердотельные термисторы для бесшумного переключения без обслуживания. Основные сравнения:
| Особенность | Конденсаторно-релейные пускатели двигателей | Пускатели двигателей PTC |
|---|---|---|
| Механический износ | Высокий (реле) | Ничто |
| Акустический шум | Звуковой щелчок | Тихий |
| Размер | Большая сборка | Компактный для монтажа на плату |
| Обслуживание | Периодическая замена реле | Минимально, замена после 100 тыс. циклов |
| Цена | Более высокая стоимость спецификации | Более низкая стоимость компонентов |
Для современных конструкций, ориентированных на надежность и сокращение объема технического обслуживания, предпочтительным выбором являются пускатели двигателей с положительным температурным коэффициентом (PTC).
Практические примеры
Модернизация компрессора HVAC
Производитель систем отопления, вентиляции и кондиционирования воздуха интегрировал индивидуальный пускатель двигателя PTC в свою новую линейку тепловых насосов. Результаты включают:
- На 40% меньше сбоев при запуске в холодных условиях
- Сокращение количества гарантийных претензий на 25%
- Уровень шума менее 35 дБ при каждом запуске
Модернизация производителя бытовой техники
Ведущий производитель бытовой техники заменил модули пускателей двигателей на основе реле в холодильниках на пускатели двигателей с положительным температурным коэффициентом (PTC). Полученные преимущества:
- На 20% меньше занимаемой площади шасси
- На 15% меньше потребление энергии за цикл
- Ни одного случая механического отказа за 12 месяцев
Советы по продвинутому дизайну
Инженеры могут оптимизировать работу пускателя двигателя следующими способами:
- Индивидуальная настройка материала термистора под конкретные нагрузки двигателя.
- Добавление небольшого радиатора для ускорения охлаждения PTC.
- Внедрение методов компоновки печатных плат, минимизирующих электромагнитные помехи.
- Сочетание с инверторами плавного пуска для управления переменной частотой.
Часто задаваемые вопросы: ответы экспертов по выбору пускателя двигателя
Почему стоит выбрать пускатель двигателя PTC, а не другие типы?
Как выбрать пускатели двигателей?
Какой график технического обслуживания рекомендуется?
Можно ли использовать пускатель PTC в наружных установках?
