온도 보상용 부온도계수 서미스터(MF11 시리즈)

음의 온도 계수 서미스터 MF11 시리즈 개요

The 부정 온도 계수 서미스터 (NTC 서미스터) MF11 시리즈는 수지코팅 처리된 제품으로, NTC 서미스터 반도체 및 IC의 온도 보상을 위해 설계되었습니다. 고온 계수를 가진 이 정밀 서미스터 광범위한 온도 범위에서 안정적인 성능을 보장하므로 다양한 전자 애플리케이션에 필수적입니다.

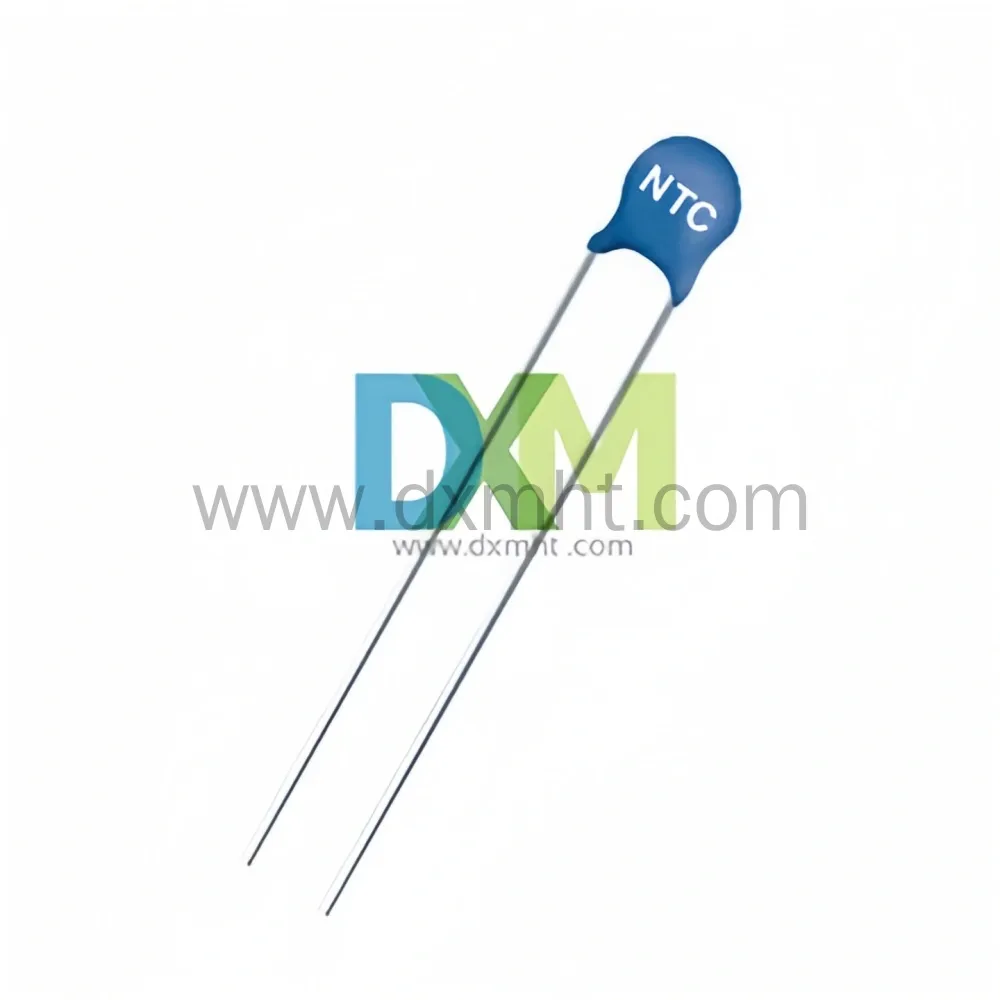

온도 보상의 주요 기능은 반도체와 IC가 안정적으로 작동하여 다양한 열 조건에서도 일관된 성능을 보장할 수 있도록 합니다. MF11 시리즈 음의 온도 계수 서미스터 두 가지 포장 색상(검정색과 파란색)으로 제공됩니다.

응용 분야 음의 온도 계수 서미스터 MF11 시리즈

MF11 시리즈 정밀 NTC 서미스터 다양한 용도로 사용되며, 여기에는 다음이 포함됩니다.

1. - 측정 장비의 온도 보상.
2. - 전자 회로의 온도 보상.
3. - 계측기 코일, 집적회로, 석영 수정 발진기 온도 보상.
4. - 일반 정밀 온도 측정 및 제어: 다양한 장비의 정확한 온도 모니터링 및 제어에 적합합니다.
5. 그림 1- 예시 및 원리 음의 온도 계수 서미스터 온도 보상을 위한 MF11 :

NTC 서미스터 MF11의 장점

The MF11 정밀 NTC 서미스터 다음과 같은 몇 가지 이점을 제공합니다.

1. 좋은 일관성: 여러 애플리케이션에서 안정적인 성능을 보장합니다.
2. 넓은 저항 범위: 0.01~200KΩ로 다양한 요구 사항에 적합합니다.
3. 높은 저항 정확도: 최대 ±11%의 정밀 서미스터 MF5로 정확한 온도 제어가 가능합니다.
4. 소형 정격 전력: 0.5W로 에너지 효율성이 뛰어납니다.
5. 넓은 작동 온도 범위: -55°C ~ +125°C, 극한 환경에 이상적입니다.
6. 경제적이고 실용적: 온도 보상을 위한 비용 효율적인 솔루션입니다.
7. 그림 2- 온도 보상을 위한 NTC 서미스터 MF11의 감소된 전력 곡선:

MF11 음의 온도 계수 서미스터의 주요 특징

NTC 서미스터 주요 기술 매개변수

정밀 서미스터 치수

그림 3- 온도 보상을 위한 비드 타입 NTC 서미스터의 치수 (단위: mm):

선택 가이드 음의 온도 계수 서미스터 MF11 시리즈

MF11 시리즈에서 음의 온도 계수 저항기를 선택할 때 다음 사항을 고려하세요.

- 정격 저항(R25): 구체적인 애플리케이션 요구 사항에 따라 선택하세요.

- 공차 범위 : 옵션으로는 J(±5%), K(±10%), L(±15%), M(±20%)이 있습니다.

- 리드 모양: 스트레이트 풋(S) 또는 인워드 벤드(U)로 제공됩니다.

정밀 NTC 서미스터 MF11의 작동 원리

MF11 정밀 서미스터 온도가 상승함에 따라 저항이 감소하여 전자 회로의 온도 보상을 제공하고 반도체 및 IC의 안정적인 성능을 보장합니다.

모델 설명 음의 온도 계수 서미스터 MF11

1. 시리즈 : 온도 보상을 위한 MF11 시리즈 NTC 서미스터.

2. 정격 저항 R25: 22R-22Ω, 103-10KΩ.

3. 공차 범위: J-±5%, K-±10%, L-±15%, M-±20%.

4. 리드 모양: S- 발을 곧게 뻗은 상태, U- 발을 안쪽으로 구부린 상태.

비드형 서미스터 MF11 모델 목록

• 온도 보상을 위한 부온도계수 테미스터의 제품 모델 요약:

  항목	NTC 서미스터 MF11의 부품 번호	저항성 @25℃			B 서미스터의 값		운영 온도 （℃）	열의 Time 상수 (S)	소산 요인 (밀리와트/℃)
  		(R 25) 저항력 （케이오）		관용 (± %)	서미스터 B 값 (K)	관용 (± %)
  1	MF11-□□□	3.3 ~ 33		5,10,20	2700	5	- 55 ~ + 125	≤ 30 고요한 공기 속에서	≥6.0 고요한 공기 속에서
  2		6.8 ~ 68			2830
  3		15 ~ 150			2950
  4		33 ~ 330			3100
  5		68 ~ 680			3250
  6		150 ~ 1500			3400
  7		330 ~ 3300			3570
  8		680 ~ 6800			3740
  9		1500 ~ 15000			3900
  10		3300 ~ 33000			4050
  11		6800 ~ 68000			4250
  12		15000 ~ 150000			4450
  13		33000 ~ 330000			4670
  14		68000 ~ 680000			4800
  15		150000 ~ 2000000			5050

• 참고사항 : 저항을 채우기 위한 첫 번째 □ @25 ,
• 둘째 □는 ℃ 저항 허용오차 코드명을 기입하는 경우,
• 셋째 □ 와이어 모양을 채우는 데 사용합니다.

• MF11 NTC 서미스터의 결론

  MF11 시리즈 NTC 서미스터 다양한 응용 분야에서 온도 보상을 위한 경제적이고 실용적인 솔루션을 제공합니다. 높은 정확도, 넓은 저항 및 작동 범위, 내구성 있는 구조와 같은 특징을 갖추고 있습니다. 음의 온도 계수 서미스터 반도체, IC 및 기타 전자 회로의 안정성과 신뢰성을 보장하는 데 탁월한 선택입니다.

•
